Módulo 2 de 8 — Elétrica Básica
📘 Módulo 2

Elétrica Básica: Tomadas, Interruptores e Lâmpadas

O reparo mais pedido em qualquer casa: uma tomada que parou, um interruptor que travou ou uma lâmpada que não acende. Com a caneta testadora e o disjuntor certo, isso se resolve em minutos.

⏱️ 15–18 min de leitura 🟡 Nível: básico ⚡ Categoria: elétrica
Mão trocando uma tomada de parede com chave de fenda, caneta testadora e lâmpada LED ao lado

🧰 Ferramentas e materiais

🔗 Esta página tem links de afiliado Amazon nos cards abaixo — se você comprar algo por eles, posso ganhar uma pequena comissão, sem custo extra pra você.

Chave de fendaChave de fenda
Chave PhillipsChave Phillips
Alicate de bicoAlicate de bico
Caneta testadora de tensãoCaneta testadora de tensão
Fita isolanteFita isolante
MultímetroMultímetroopcional
Tomada sobressalenteTomada sobressalente
Interruptor sobressalenteInterruptor sobressalente
Lâmpada sobressalenteLâmpada sobressalente
LuvasLuvas

⚠️ Antes de começar

  • Desligue o disjuntor do circuito no quadro (veja o Módulo 1 se ainda não identificou os disjuntores).
  • Confirme com a caneta testadora encostando nos dois furos da tomada ou nos fios — se ela não acender, está seguro para continuar.
  • Nunca trabalhe com as mãos molhadas ou em pé sobre piso molhado.

✅ Passo a passo

1

Diagnóstico rápido: por que a tomada parou de funcionar

Antes de trocar qualquer peça, descubra a causa:

  1. Verifique se o disjuntor daquele circuito não desarmou.
  2. Teste a tomada com um aparelho que você sabe que funciona (celular carregando, abajur).
  3. Use a caneta testadora nos furos da tomada — se ela acender em um dos lados, a fase está chegando e o problema é na própria tomada.

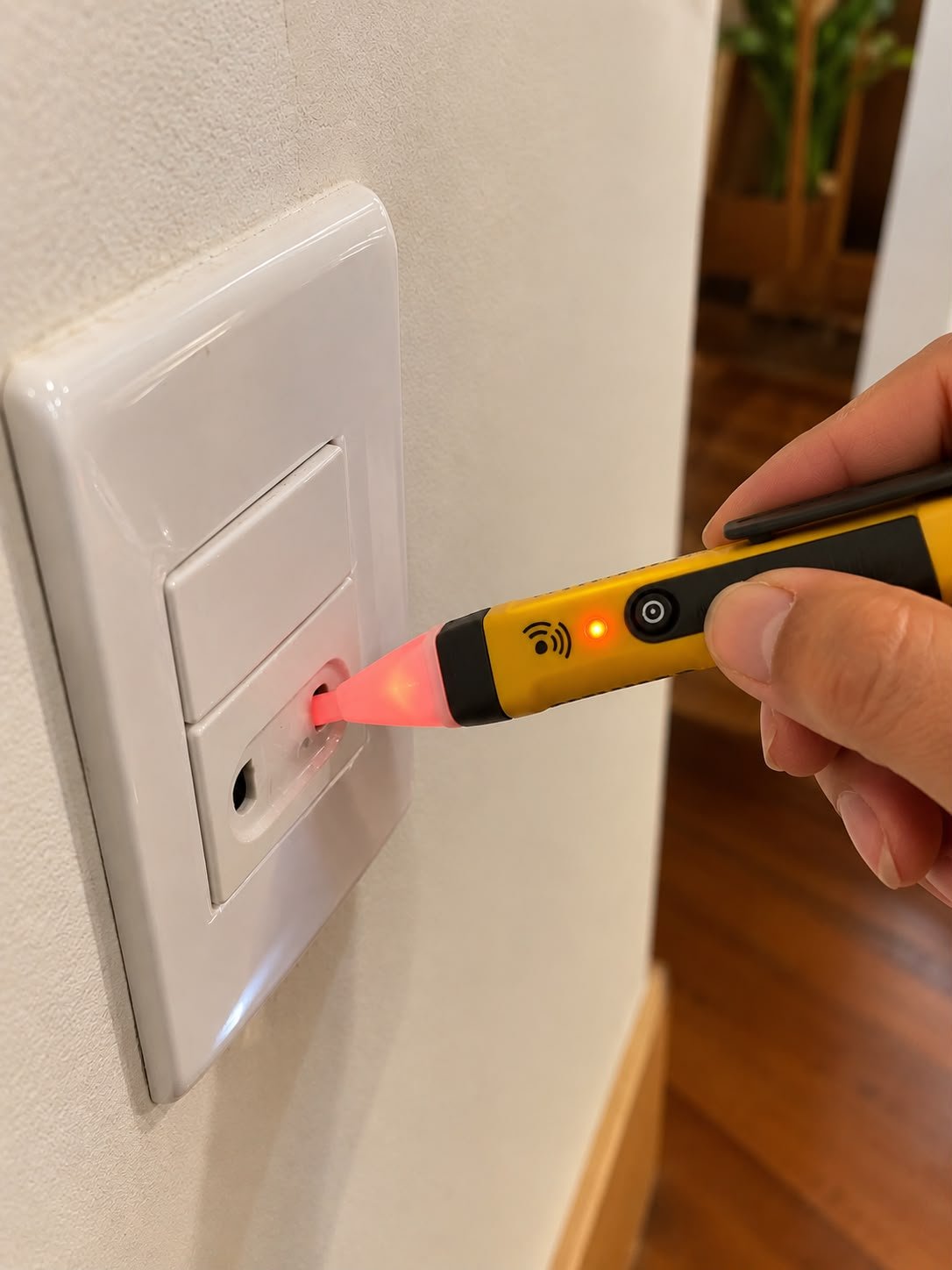

Caneta testadora encostando na tomada, indicando o teste
2

Trocar uma tomada queimada ou solta

  1. Desligue o disjuntor e confirme com a caneta testadora.
  2. Retire os parafusos do espelho e puxe a tomada para fora da caixa de embutir.
  3. Fotografe a ligação atual antes de mexer — ajuda a remontar igual.
  4. Solte os fios (fase, neutro e terra) da tomada antiga.
  5. Conecte os mesmos fios na tomada nova, apertando bem os parafusos ou encaixes.
  6. Reinstale na caixa, parafuse o espelho e religue o disjuntor para testar.

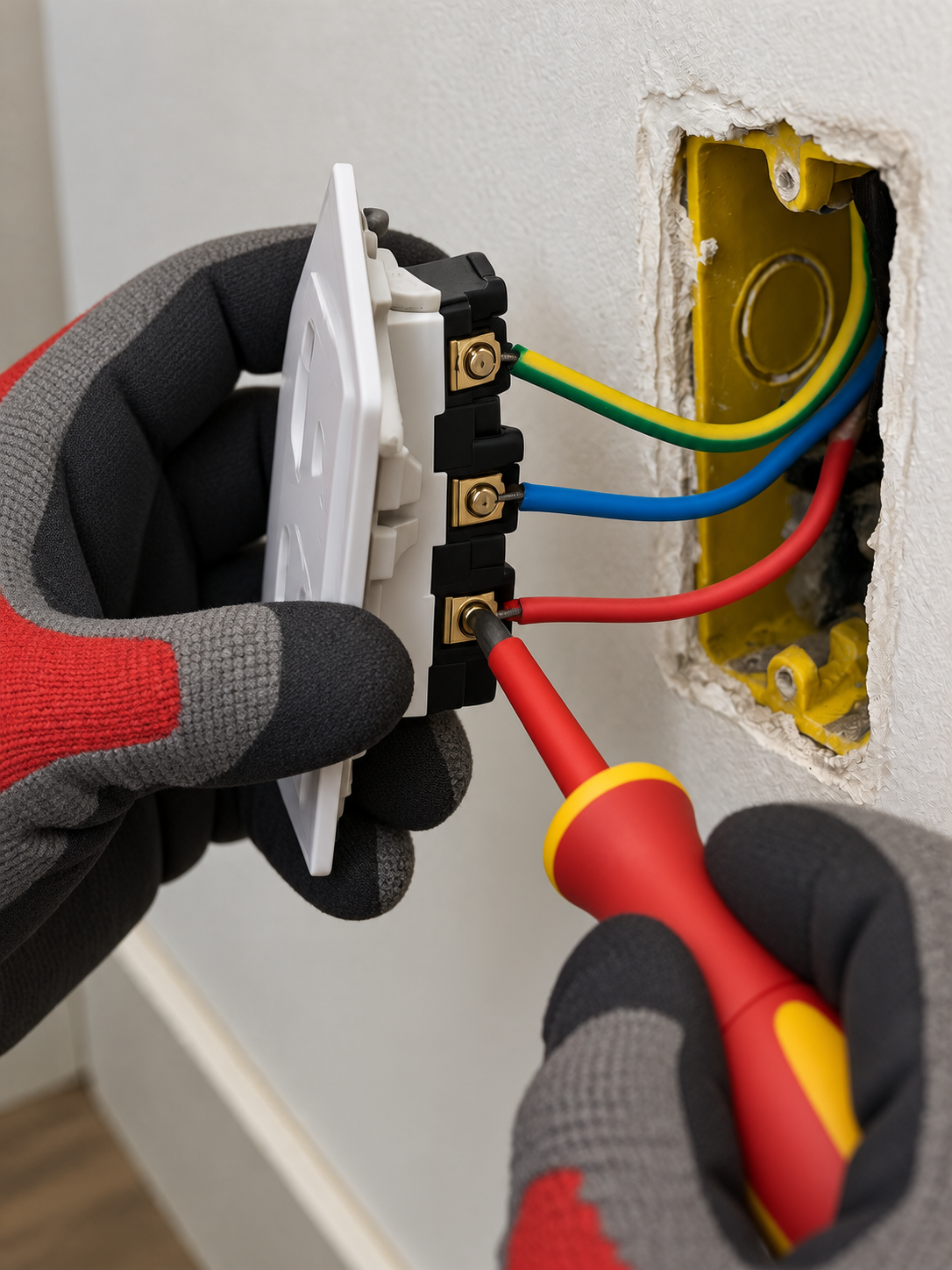

Tomada retirada da caixa com os três fios (fase, neutro e terra) visíveis
💡 Dica: repare a cor dos fios antes de desconectar — geralmente vermelho/preto (fase), azul (neutro) e verde/amarelo (terra). Mantenha o mesmo padrão na tomada nova.
3

Trocar um interruptor simples

O processo é parecido com o da tomada: disjuntor desligado, testar, remover o espelho, fotografar a ligação, soltar os fios e conectar no interruptor novo na mesma posição. A diferença é que o interruptor simples tem apenas dois fios de fase passando por ele — não existe neutro nem terra na maioria dos modelos.

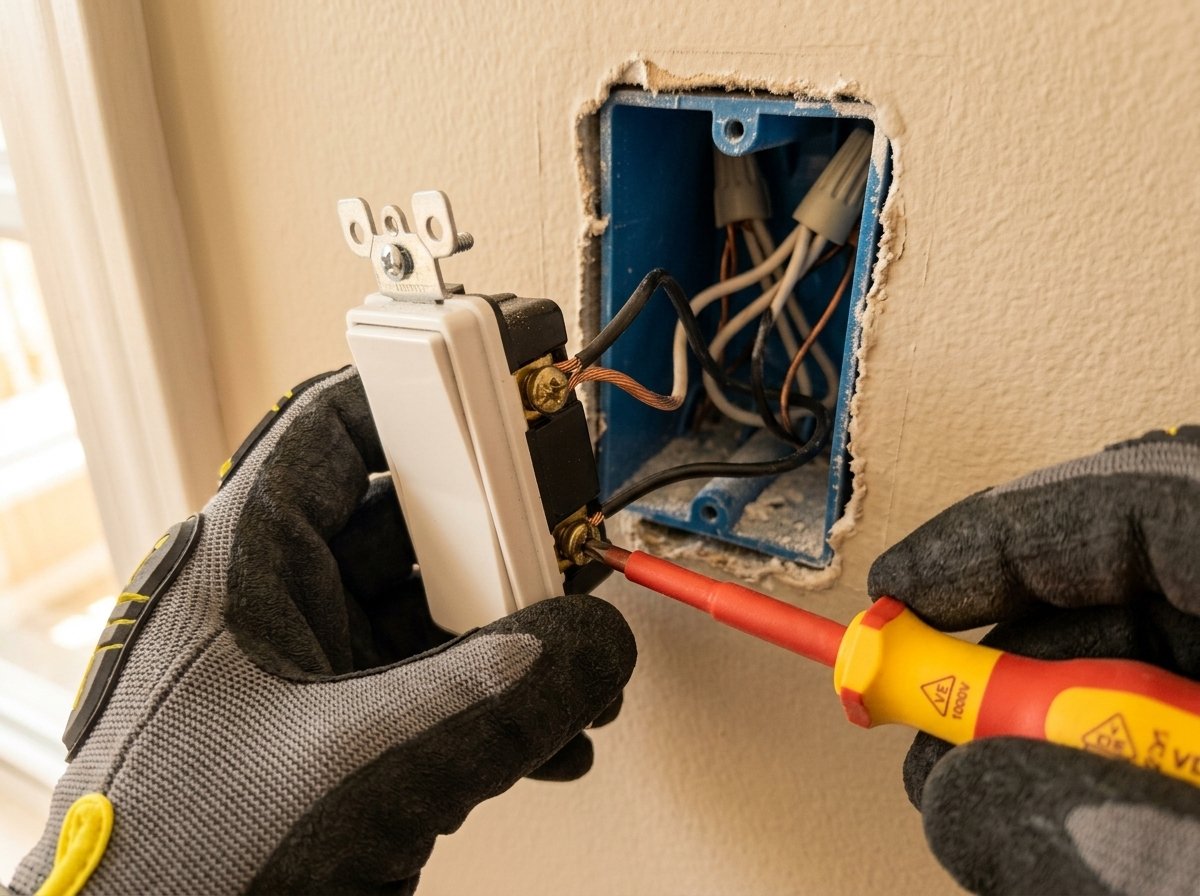

Interruptor removido, mostrando os dois fios conectados aos terminais
4

Trocar uma lâmpada comum (e destravar uma base quebrada)

Para trocar uma lâmpada normal: desligue o interruptor, espere esfriar se estava acesa, gire no sentido anti-horário para soltar e encaixe a nova girando no sentido horário até firmar — sem forçar.

Quando a base da lâmpada quebra e fica presa no soquete:

  1. Desligue o disjuntor daquele ponto, não confie só no interruptor.
  2. Corte uma batata crua ao meio e pressione a parte cortada contra a base metálica que ficou presa.
  3. Gire a batata no sentido anti-horário — a base gruda na polpa e sai junto.
  4. Alternativa: use um alicate de bico para segurar as bordas da base e girar com cuidado, sem forçar para dentro.

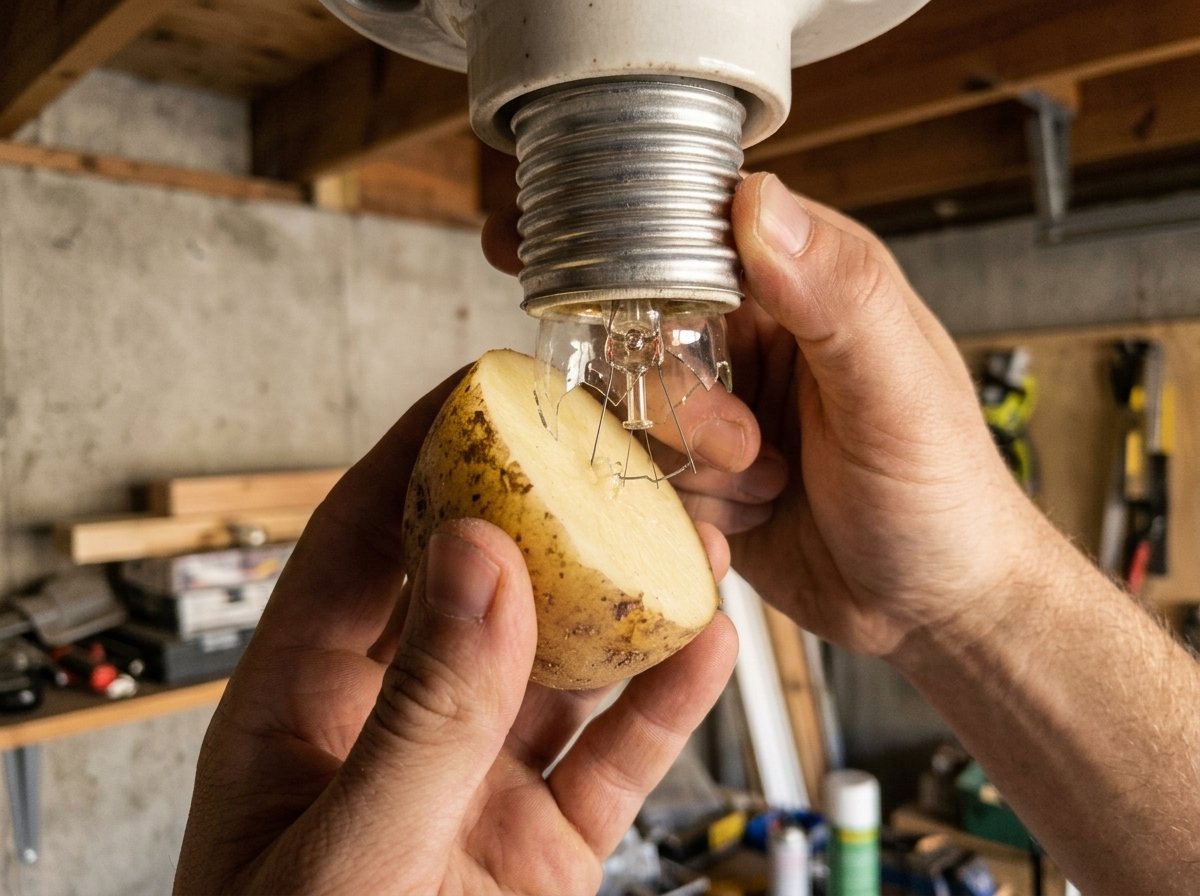

Técnica da batata sendo usada para remover a base presa no soquete
5

Qual lâmpada comprar: LED, fluorescente ou incandescente

💡 LED

Mais cara na compra, mas gasta muito menos energia e dura mais anos. É a recomendação padrão hoje para qualquer troca.

🌀 Fluorescente

Meio-termo em custo e consumo, mas contém mercúrio e exige descarte especial. Está sendo substituída pela LED na maioria das casas.

🔥 Incandescente

Mais barata na compra, mas consome muito mais energia e queima rápido. Praticamente fora de linha — evite recomprar.

❌ Erros comuns

  • ❌ Inverter fase e neutro na hora de reconectar — sempre confira a cor e, na dúvida, fotografe antes de desconectar.
  • ❌ Confiar só no interruptor desligado em vez de desligar o disjuntor — o interruptor pode cortar só um dos fios, deixando o outro energizado.
  • ❌ Forçar uma lâmpada travada girando com força — é assim que a base quebra e fica presa no soquete.
  • ❌ Não testar com a caneta testadora antes de tocar nos fios, mesmo com o disjuntor "desligado".
